六种连接器锁止机构是什么？

连接器上有各种锁定机制，包括插销锁、Lacth Locking、Lever、推拉式、螺钉和卡入式。这些代表了更常见的样式，但并非详尽无遗。连接器的锁止可以支持多种功能，例如辅助耦合和分离，以及提高连接的环境耐用性，此外还可以提高机械性能和防止意外脱钩。

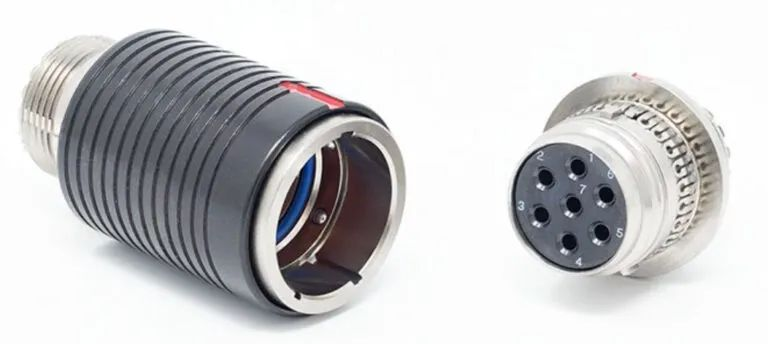

插销锁在连接器的一半上有一个插头或公端，在另一半上有一个插座或孔。它们的操作方法是对齐两半，将它们推到一起并旋转项圈，直到听到咔哒声。它们通常可以通过 1/3 圈进行耦合或解耦。插销锁位于用于电源、信号或射频触点的圆形连接器上，具有抗冲击和振动的能力。



Latch Locking



Latch locking使用弹簧压缩机制来防止连接器的两半分离或相对移动。根据设计，需要拉动、按压或旋转连接器以释放两半。圆形连接器的弹簧Latch locking通常使用钢弹簧制成，以促进现场快速耦合并支持高插拔次数。矩形连接器中的闩锁通常采用更简单的塑料Latch locking，适用于需要最少插拔次数的低成本应用。



推杆锁止

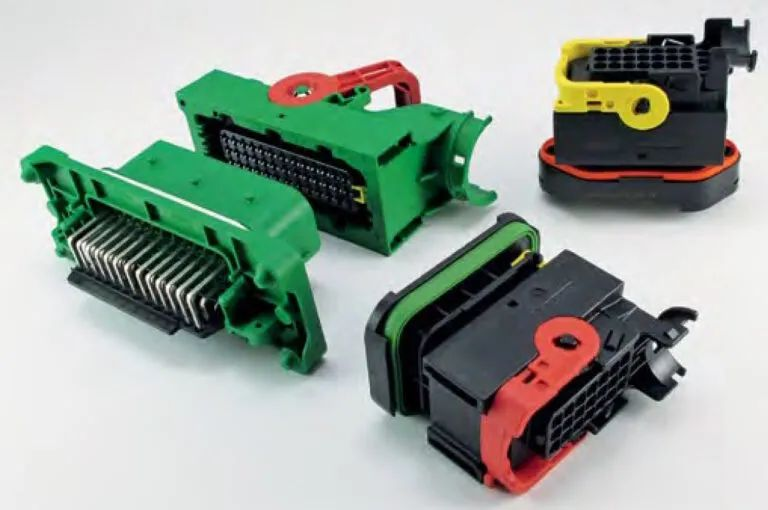

一些矩形连接器使用外部夹紧机构而不是内部夹紧机构。与简单的闩锁锁定相比，这些设计更加坚固。在典型的设计中，一半有一个杠杆臂，可插入另一半的凹槽中（图 1）。移动水平仪以将两半连接在一起，并且连接通常会伴随着咔嗒声。杠杆锁定具有很强的抗冲击和振动能力，通常用于工业设备和运输系统等应用。





推拉锁止



推拉锁止有时称为推入式或推压式锁止。当两半压在一起时，插头中的内部闩锁缩回，并插入插座内匹配的凹槽中。当两半锁定在一起时，简单的拉动不会意外断开它们（图 2）。断开连接需要在将连接器两半拉开时挤压连接器主体。某些设计需要旋转和挤压连接器主体以增加安全性。这些设计的简单性支持小型解决方案。推拉式锁定用于需要大量快速连接和断开以及非常不希望意外断开的地方，例如在医疗系统中。







螺钉锁止



螺钉锁止使用螺纹联轴器，为卡口锁的冲击和振动性能增加了更好的环保性。与矩形连接器相比，圆形连接器使用不同的螺钉锁定设计。对于圆形连接器，螺纹位于连接器的两半上。一些矩形连接器在连接器的一半上使用中心螺钉，在另一半上使用相应的插座。这些连接器通常使用导销来对齐两个部件。其他类型的矩形连接器，如 D-sub 后壳，使用千斤顶螺钉机构，后壳两侧有一个千斤顶螺钉，面板连接器中有螺纹用于插入千斤顶螺钉。



卡入式锁定



卡入式锁，也称为卡扣式或滑入式锁，简单、低成本且结构紧凑。它们只需以相对较小的力卡在一起，然后很容易拉开。这可能是优势和劣势，具体取决于应用程序。它们可以快速连接，但与推拉锁定等其他锁定方式相比，最小的保持强度会导致意外断开的风险更高。卡入式锁定不用于医疗保健等应用，而是适用于电气测试设备等需要快速和频繁耦合和分离的应用，并且紧凑的设计是有益的。



总结



有多种连接器锁定机制可供选择。它们提供不同程度的安全连接，有些连接比其他连接更复杂。不同的设计已经针对从通信连接到工业、军事、医疗保健以及测试和测量系统的一系列应用需求进行了优化。
